導讀：定量裝車控制系統有哪些好處呢？現在市面上提供定量裝車控制系統集成供應商也不少，深奧圖是怎么做的呢？深奧圖的定量裝車系統設備怎么才能脫穎而出？下面是深奧圖為中石油公司川中油氣礦遂寧三臺輕烴裝置隱患治理的定量裝車控制系統?？纯瓷願W圖是怎么解決的。

2012年深奧圖承接了中石油公司川中油氣礦遂寧三臺輕烴裝置隱患治理的定量裝車控制系統，該項目是兩套橇裝本地裝車，由于是橇裝形式，所有的設備都集成在一起，到現場后只需進行管道的對接即可。

該項目定量裝車控制系統工業要求：

啟動裝車條件時要求靜電接地接觸良好，鶴管與槽車對接嚴密。啟動時先打開氣相閥門，槽車內的壓力與儲罐壓力相等時，液相閥門打開，然后啟動泵進行灌裝。當剩余灌裝量等于一段關閥量時，液相閥門半關，裝車瞬時流量下降。當剩余灌裝量等于二段關閥量時，液相閥門徹底關閉，延時一段時間后，氣相閥門也關閉。裝車結束。

定量裝車控制系統中石油氣礦遂寧三臺輕烴裝置現場

定量裝車控制系統硬件構成：

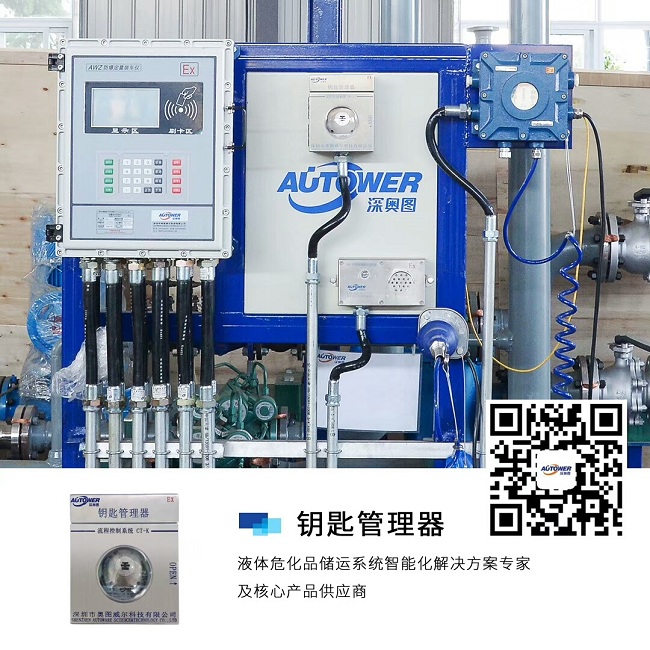

系統硬件主要由智能控制器模塊、一體化液晶操作面板、24V工業電源、防爆控制箱等組成。智能控制器主要完成數據的采集、轉換、邏輯運算以及控制信號的輸出。一體化液晶操作面板包括鍵盤和液晶顯示屏，主要用于數據的輸入和啟、停等操作。

流量采集和積算AWZ型定量裝車儀可根據用戶的要求連接各種流量計，一般流量計的輸出信號采用脈沖方式、下降沿觸發，頻率范圍為0-10KHz。為方便用戶選擇，可預留4-20mA流量計接口。同時，設置提前量系數，可設置時間提前量（0-99秒）或流量提前量（0-500公斤或升），以實現物料的準確發送。

閥門、泵的控制與回訊：四組閥門控制開關的延長時間（0-99秒或分）可根據操作面板的提示由面板輸入，當達到設定的時間，裝車儀自動打開閥門，裝車完畢時，裝車儀自動按延遲時間關閉閥門。泵的啟、停控制方法也和閥門一致，閥門、泵的開關狀態可實時的用圖形顯示在操作面板上。

　　連鎖與報警：液位開關安裝于略高于槽車額定液位處，當裝車液位超過額定液位，達到液位開關安裝位置，液位開關發出信號，裝車儀關閉所有閥門，發出報警鈴聲，同時操作面板上顯示報警信息。為避免裝車過程中物料與空氣摩擦產生靜電積累過高引起火災事故，要求槽車具有良好的接地系統。裝車儀啟動后，首先檢測接地報警信號，如大于規定接地電阻（100歐姆），則發出接地報警鈴聲，拒絕執行裝車，同時操作面板顯示接地報警信息。

17年專注定量裝車控制設備

項目實施結果：

中石油西南油氣田分公司川中油氣礦遂寧三臺輕烴裝置隱患治理定量裝車系統，即為深奧圖所研發的第四代定量裝車系統，其技術規格完全符合新時代下的信息化與自動化需求。系統自2012年投入使用，三年來運行狀況良好，未發生任何工業生產事故，對于保障中石油西南油氣田分公司遂寧輕烴裝置安全及杜絕相關隱患起到了極大的作用，并有力推動了該企業的健康良性發展。
